SMT貼片工廠的PCB設計能力和實踐

2023-12-23 深圳市一九四三科技有限公司 0

       本文將介紹SMT貼片工廠在PCB(Printed Circuit Board,印刷電路板)設計方面的能力和實踐。首先,我們將介紹PCB設計的基本概念和流程。然后,我們將探討SMT貼片工廠在PCB設計中所扮演的角色,并闡述其設計能力和技術實踐。最后,我們將總結SMT貼片工廠在PCB設計方面的優勢和挑戰。希望給您帶來一定的幫助!



                                                               PCB設計



一、PCB設計的基本概念和流程:PCB是現代電子設備的核心組成部分之一,它通過連接電子元器件并提供電氣連接,實現電路的功能。PCB設計是將電路原理圖轉化為實際可制造的電路板的過程。它包括布局設計、線路走線、信號完整性分析、電氣規范驗證等多個環節。



二、SMT貼片工廠在PCB設計中的角色:作為電子制造行業的重要環節,SMT貼片工廠在PCB設計中扮演著關鍵的角色。它不僅需要理解客戶的需求,還需要與電路設計師緊密合作,并根據設計要求進行技術評估和優化。SMT貼片工廠還需要熟悉并遵守相關的電氣規范和標準,以確保設計的可制造性和可靠性。



三、SMT貼片工廠的設計能力和技術實踐



1、設計軟件和工具:SMT貼片工廠通常使用專業的PCB設計軟件,如Altium Designer、Cadence Allegro等,這些軟件提供了豐富的功能和工具,用于布局設計、線路走線、信號分析等。

2、技術評估和優化:SMT貼片工廠在接收到客戶的PCB設計文件后,會進行技術評估和優化。這包括檢查電路連接性、元器件封裝是否符合生產要求、是否存在電路布局沖突等。根據評估結果,SMT貼片工廠可能會與客戶進行溝通,提出設計修改建議。

3、DFM(Design for Manufacturability)設計:SMT貼片工廠注重DFM設計,即面向制造的設計。他們會評估電路板的可制造性,并根據自身的生產設備和工藝要求,對設計進行調整和優化,以提高生產效率和質量。

4、信號完整性分析:SMT貼片工廠還會進行信號完整性分析,以確保設計的電路板在高頻、高速傳輸?shù)惹闆r下能夠正常工作。他們會使用仿真軟件進行信號完整性分析,檢查信號時序、信號噪聲等。

5、電氣規范驗證:SMT貼片工廠會對設計進行電氣規范驗證,確保設計符合相關的電氣標準和規范,如IPC(Institute of Printed Circuits)標準。

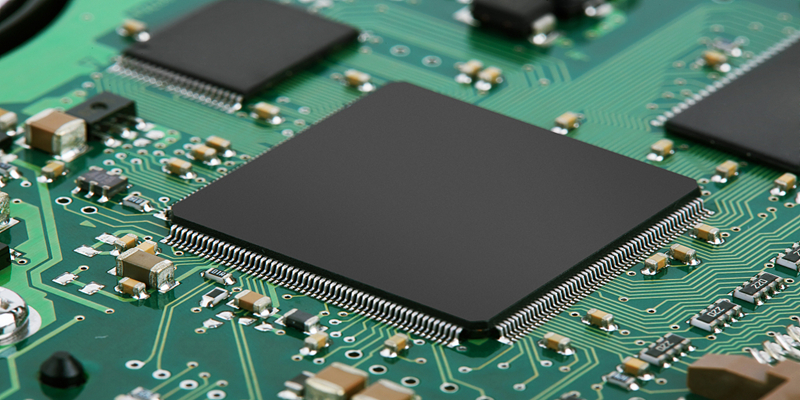

                                                               SMT貼片電路板



四、SMT貼片工廠在PCB設計中的優勢和挑戰



1、優勢: A. 專業知識和經驗:SMT貼片工廠擁有豐富的PCB制造經驗和專業知識,能夠提供技術咨詢和支持。 B. 快速反應能力:SMT貼片工廠通常具備快速響應客戶需求的能力,能夠及時進行設計評估和修改。C. 制造可靠性:由于SMT貼片工廠對PCB設計進行技術評估和優化,能夠提高制造可靠性,減少制造缺陷的可能性。

2、挑戰: A. 設計迭代次數:由于設計和制造之間存在差異,SMT貼片工廠與電路設計師之間可能需要多次迭代和溝通,以滿足雙方的需求。 B. 工藝限制:SMT貼片工廠的設計能力和實踐受到自身的生產設備和工藝限制,可能無法滿足一些復雜設計的要求。C. 成本控制:SMT貼片工廠需要在設計和制造之間尋找平衡,以控制成本和提高效率。

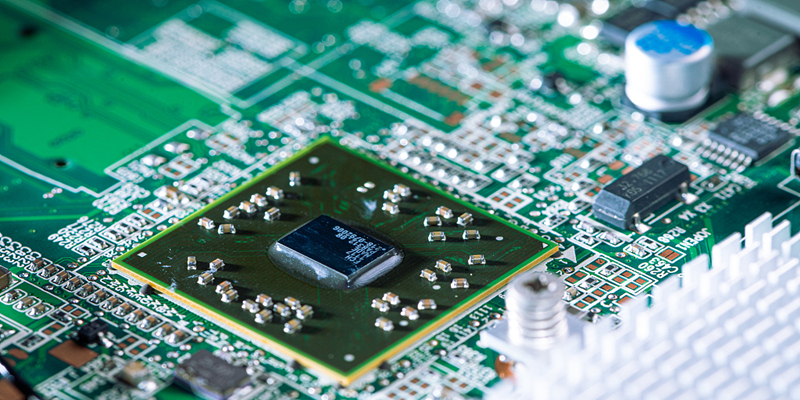

                                                               SMT貼片



結論: SMT貼片工廠在PCB設計中扮演著重要的角色,其設計能力和技術實踐對于PCB的制造質量和性能至關重要。通過合理的設計軟件和工具、技術評估和優化、DFM設計、信號完整性分析以及電氣規范驗證,SMT貼片工廠能夠提供高質量的PCB設計服務。然而,他們也面臨著設計迭代次數、工藝限制和成本控制等挑戰。因此,在選擇SMT貼片工廠進行PCB設計時,需綜合考慮其能力、經驗和成本效益,以確保最終的產品質量和可靠性。

< >
